Sisteme de climatizare comerciale: soluții ecologice pentru suprafețe mari

Sistemele de climatizare joacă un rol crucial, în special în spațiile comerciale și industriale.
Să analizăm împreună soluțiile.

Sistemele de climatizare joacă un rol crucial în asigurarea celui mai înalt nivel de confort posibil pentru ocupanții unei clădiri sau pentru care își petrec o mare parte din timp în acea clădire în interes de serviciu. Când vine vorba de sisteme pentru clădiri comerciale sau industriale mari, spre deosebire de soluțiile pentru construcțiile rezidențiale, este important să se înțeleagă că fiecare aplicație individuală este caracterizată de diverse specificități, cum ar fi prezența anumitor sisteme sau echipamente, care necesită un studiu și mai amplu și mai aprofundat. În acest articol, vom analiza numeroasele soluții puse la dispoziție de Clivet pentru reglarea temperaturii, umidității și calității aerului în spațiile interioare mari, evidențiind principalele lor caracteristici.

Sistemele Packaged

Dacă sunteți în căutarea unui sistem rapid de instalat și extrem de economic, care să garanteze un control ideal al climei și o calitate excelentă a aerului în centre comerciale, gări, aeroporturi, restaurante, cinematografe și depozite industriale, soluția ideală este Rooftop Packaged. Acest tip de sistem constă dintr-o serie de unități monobloc (pompe de căldură cu invertor aer-aer sau apă-aer sau multiscroll cu montare pe acoperiș) capabile să producă local, doar în intervalele de timp și în locurile în care este nevoie, energia de încălzire și răcire necesară pentru climatizarea diferitelor încăperi. Fiecare zonă individuală este deservită independent, printr-un sistem de distribuție format din conducte și terminale de distribuție, cu pompe de căldură care își adaptează funcționarea în funcție de sarcina termică reală și de cantitatea de aer proaspăt necesară, asigurând cel mai bun confort locativ și eficiențe sezoniere extrem de ridicate.

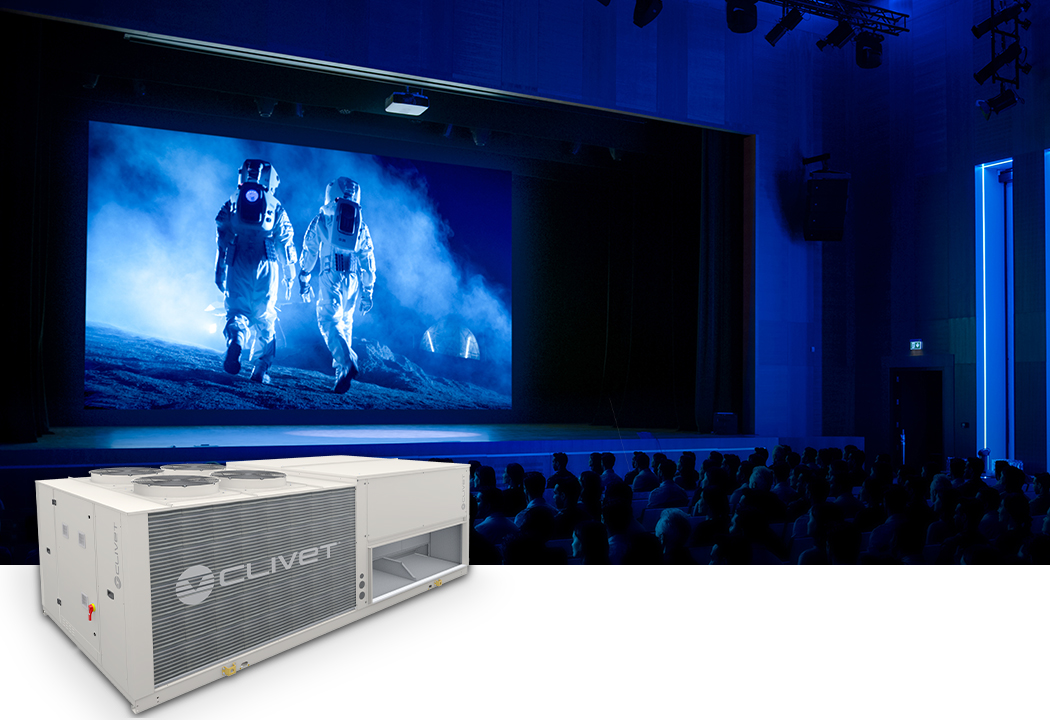

Sistem Rooftop pentru un cinematograf: fiecare zonă este deservită independent

Sistemul Packaged de la Clivet include o gamă largă de unități, pentru număr mediu sau ridicat de persoane și exclusiv cu aer proaspăt, cu capacități de la 13 la 376 kW și debite de aer de la 2.000 la 60.000 m3/h. Asigură o reducere semnificativă a costurilor de gestionare datorită eficienței extrem de ridicate a circuitului frigorific optimizat pentru funcționarea la sarcină parțială, răcire liberă, recuperarea energiei aerului evacuat și controlul precis al debitului de aer. În plus, întrucât fiecare unitate este independentă de celelalte, sistemul permite extinderi sau modificări ulterioare în timp ale configurării suprafețelor climatizate.
Unități pentru spații cu număr ridicat de persoane: ClivetPack 3i.
Printre produsele emblematice ale liniei Packaged se numără sistemele de acoperiș CLIVETPack 3i (CSNX-iY). O evoluție a seriei CSRN-iY cu tehnologie Full Inverter de până la 160 kW, aceste unități sunt special concepute pentru medii cu un număr mare de persoane, cum ar fi cinematografe, restaurante și săli de spectacole. Disponibile cu capacități nominale de la 40 kW la 120 kW, cu debite de aer de la 4.000 la 25.000 m3/h și cu posibilitatea de a gestiona până la 100 % din aerul exterior, modelele din gama CLIVETPack 3i utilizează agentul frigorific ecologic R32, care necesită o încărcare redusă cu 50 % și are un indice GWP mai mic decât cel al gazului R410A, promovând o reducere cu 80 % a impactului asupra mediului. De asemenea, unitățile sunt echipate cu un circuit dublu de refrigerare cu compresoare cu invertor și, datorită noului sistem de recuperare termodinamică brevetat REVO (Recovery EVOlution), asigură eficiențe sezoniere lider de piață.

Sisteme hidraulice

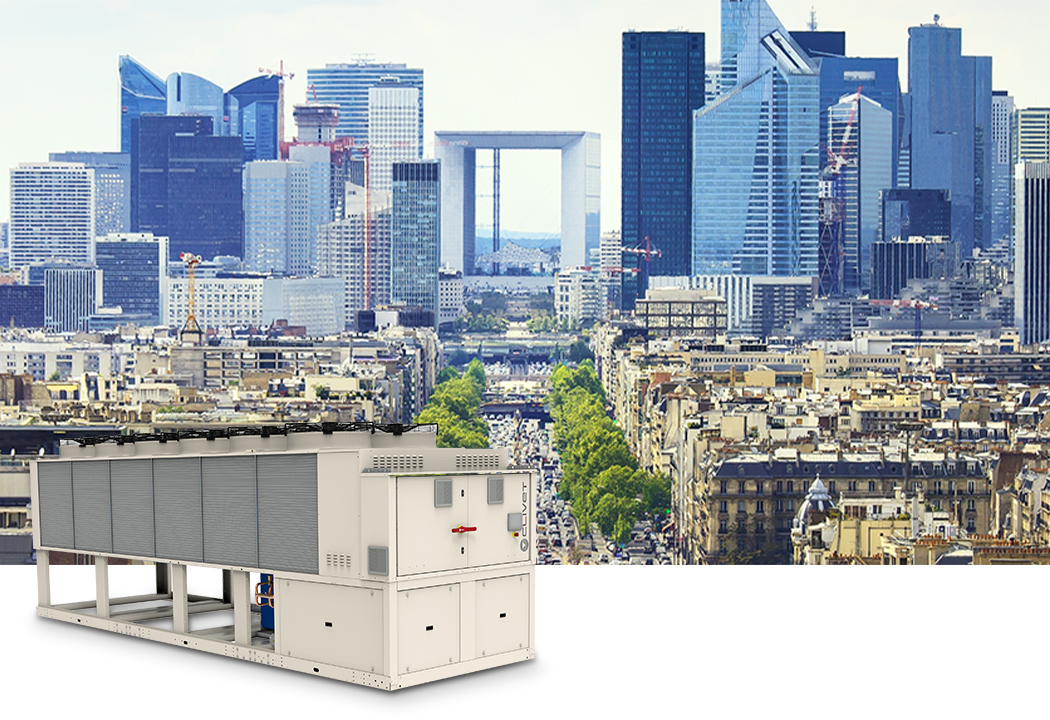

Sisteme hidraulice

Al doilea tip de sistem pentru climatizarea spațiilor mari este reprezentat de sistemele hidraulice. După cum sugerează și numele, apa joacă un rol fundamental în aceste soluții. Distribuția energiei termice și de răcire către unitățile interne, necesare pentru încălzire sau răcire, are loc prin conducte în care circulă apă. În aceste sisteme, generatorul de căldură este reprezentat prin excelență de pompele de căldură, care, după cum bine știm, garantează o eficiență energetică foarte ridicată. În schimb, reîmprospătarea aerului este de obicei asigurată de o unitate de tratare a aerului, alimentată de un răcitor.
Comparativ cu alte soluții, sistemele hidraulice sunt cele mai cunoscute și răspândite pentru aerul condiționat și, în consecință, sunt ușor de proiectat și de instalat și necesită întreținere redusă.
Avantajele acestei soluții sunt evidente:

  • flexibilitatea sistemului, având în vedere că sistemul hidraulic se integrează perfect cu alte sisteme (radiante, cu inducție, cu grinzi de răcire),
  • economii ridicate de energie, datorită răcirii libere a unităților de tratare a aerului și a răcitoarelor
  • siguranța deținerii unui fluid ecologic de transfer termic, cum ar fi apa.



Cele mai recente inovații de la CLIVET, potrivite pentru crearea de sisteme hidraulice, sunt pompa de căldură multifuncțională SPINchiller4 PL răcită cu aer pentru instalare la exterior, răcitorul Large EVO FC cu răcire liberă și cu invertor complet și unitatea de ventilație Fresh Large EVO cu invertor complet și recuperare termodinamică.

Pompa de căldură multifuncțională SPINChiller4 PL este soluția ideală pentru a satisface nevoia simultană de apă caldă și apă răcită în sistemele cu patru conducte (configurație 4T). Disponibilă în versiunea energetică Excellence Energy (EXC), se remarcă prin valorile sale ridicate de eficiență, SEER până la 4,94 și SCOP până la 4,01, cu un interval de capacități cuprins între 225 și 664 kW. Utilizarea agentului frigorific R32 asigură un impact redus asupra mediului, iar tehnologia Multiscroll și ventilatoarele EC cu reglare continuă a vitezei alimentează sistemul doar cu energia efectiv necesară în toate condițiile de funcționare, reducând costurile de gestionare. Seria Large EVO FC este perfectă atât pentru aplicații de confort, cât și pentru procese de producție, datorită celor două versiuni diferite de răcire liberă (Excellence și Premium) și tehnologiei full-inverter. Cu bateriile de răcire liberă se poate furniza capacitatea nominală de răcire cu compresoarele oprite deja la temperaturi pozitive ale aerului. Nivelurile ZET (zero absolut) sunt cele mai bune din categorie pentru ambele versiuni (2,1 °C pentru EXC și, respectiv, 1,1 °C pentru PRM), asigurând totodată o eficiență sezonieră foarte ridicată la funcționarea mecanică (SEER până la 4,94 și SEPR HT până la 6,18).

Pentru reîmprospătarea aerului este disponibilă noua unitate Fresh Large EVO care, datorită circuitului termodinamic cu invertor complet, recuperează energia termică din aerul evacuat și o transferă aerului introdus în încăperi. Disponibilă în trei dimensiuni, cu debite cuprinse între 300 și 2.500 m3/h, unitatea este perfectă pentru aplicații cu suprafețe mari în sectorul comercial, de servicii și rezidențial.

Sistemele VRF

Printre cele mai populare soluții de climatizare din sectorul industrial și cel al serviciilor, sistemele VRF – Variable Refrigerant Flow (debit variabil de agent frigorific) asigură o eficiență ridicată atât iarna, cât și vara și se deosebesc de sistemele hidraulice prin faptul că prin conductele de distribuție circulă agent frigorific, nu apă. Acest tip de sistem este compus dintr-o unitate de exterior (considerată adevăratul motor al sistemului), conducte de cupru prin care circulă agentul frigorific și o serie de unități de interior, echipate cu supape de expansiune electronice integrate, care asigură o extindere mai mare a sistemului în comparație cu un sistem rezidențial de tip divizat.

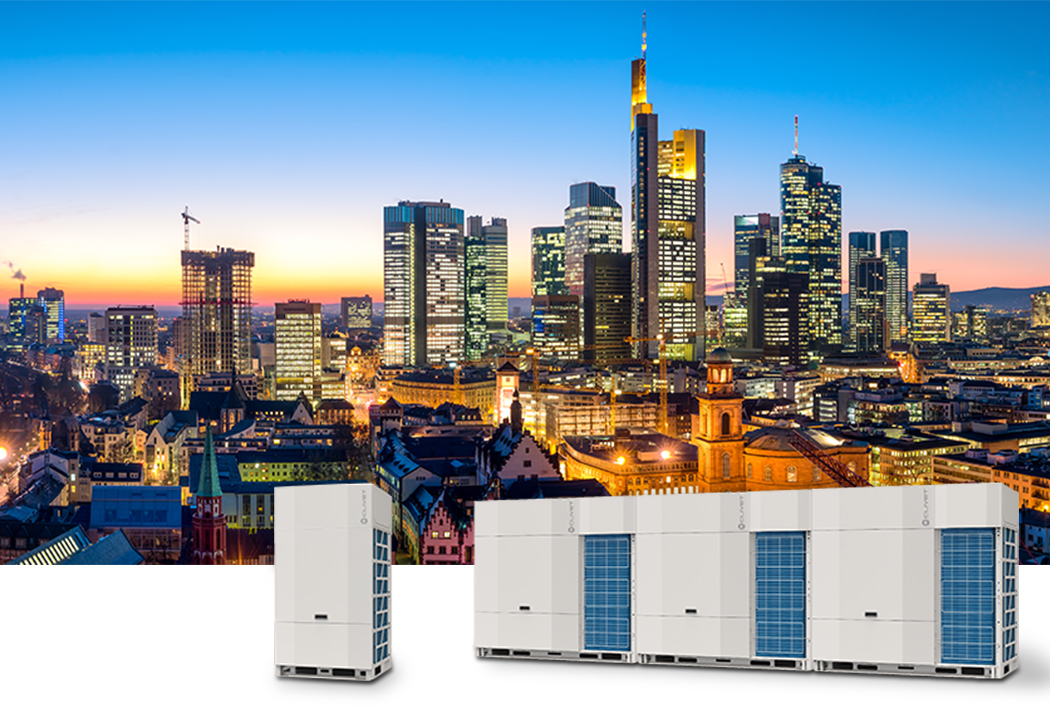

sisteme VRF: în conductele de distribuție nu circulă apă, ci fluid frigorific

Gama de unități de exterior cu pompă de căldură CVT8 VRF de la CLIVET reprezintă soluția ideală pentru suprafețe mari, având cea mai mare capacitate din lume sub forma unui singur modul, de până la 90 kW; în plus, poate fi combinată cu până la 3 unități. Ușor de instalat și întreținut, unitățile CVT8 funcționează stabil la temperaturi exterioare de la -15°C până la 55°C în modul de răcire și de la -30°C la 30°C în modul de încălzire. Au 15 moduri silențioase disponibile, pentru a satisface orice tip de cerință de confort acustic. De asemenea, oferă 3 caracteristici unice pe piață: protecția componentelor electronice prin Safebox, tehnologia de control Multisensor și revoluționarul BUS EasyCom, care simplifică semnificativ instalarea. În schimb, seria MSAN8 VRF pune accent pe dimensiunea redusă garantată de evacuarea orizontală fără a abandona conceptul de modularitate: datorită puterii de până la 246 kW, se pot crea instalații cu o unitate externă pe podea pentru a crește performanța, a simplifica operațiunile de întreținere și a reduce cantitatea de agent frigorific. Prin utilizarea agentului frigorific R-32 cu indice GWP scăzut, gama de unități de exterior cu pompă de căldură VRF MSAN8-Y este printre cele mai ecologice și sigure de pe piață, menținându-și în același timp caracteristicile în ceea ce privește gama de utilizări, fiabilitatea, confortul și ușurința instalării.

Sisteme mai ecologice cu propan

Încheiem prezentarea noastră generală a soluțiilor de climatizare pentru suprafețe mari cu Thunder, o nouă gamă de pompe de căldură reversibile răcite cu aer pentru instalare în exterior, care utilizează propan ca agent frigorific. Disponibile cu puteri de la 35 la 73 kW și perfecte pentru a se adapta nevoilor numeroaselor aplicații, de la instalații noi până la înlocuirea sistemelor existente, pompele de căldură din linia Thunder sunt echipate cu compresoare cu șurub și invertor special concepute pentru utilizarea gazului R290, cu un indice GWP de 3.
Se obține astfel un impact asupra mediului infinit mai mic decât soluțiile tradiționale, ceea ce înseamnă că gama respectă în totalitate directivele Uniunii Europene privind eliminarea treptată a hidrofluorocarburilor ca agenți frigorifici.
