Climatizare pentru industrie

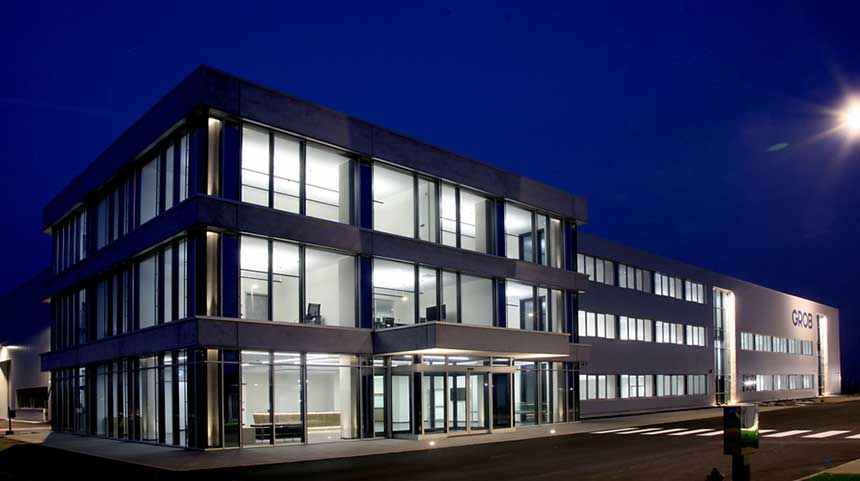

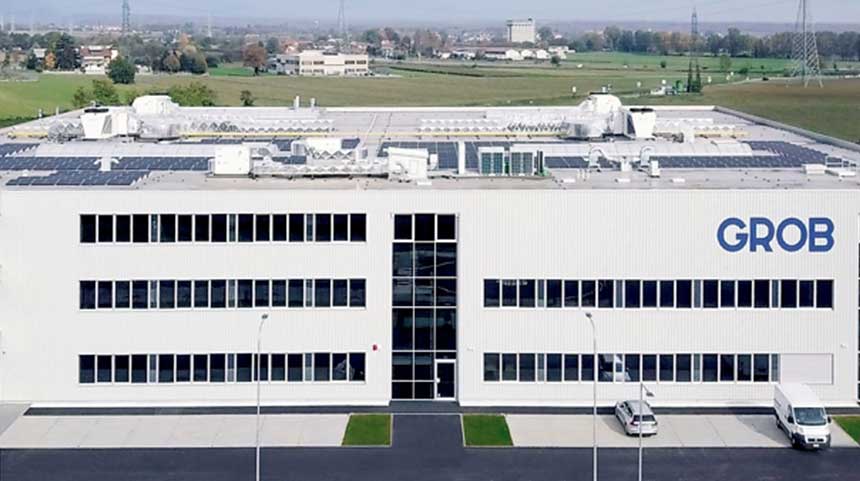

GROB Italy, unitatea de producție italiană a Grupului GROB, este un lider în proiectarea și fabricarea de mașini-unelte și instalații pentru sectorul electromobilității.

Pe lângă filiala italiană, Grupul are alte patru unități de producție: în Mindelheim (Germania), unde se află compania-mamă, în SUA, Brazilia și China și alte șaisprezece filiale în întreaga lume.

Provocarea

Provocarea pentru proiectant a fost de a asigura confortul și bunăstarea lucrătorilor și angajaților pe tot parcursul anului printr-o instalație care să fie viabilă și din punct de vedere financiar.

Soluția GROB

Soluția

Soluția optimă identificată de Studio Forgia Ingegneri Architetti Associati a fost combinația dintre un sistem VRF avansat pentru zona de birouri și cantină de 3000 m² și un sistem rooftop pentru zona de producție de 4800 m².

Calitatea aerului respirat de angajații birourilor și de toți utilizatorii cantinei este asigurată de două unități de reîmprospătare a aerului cu recuperare termodinamică activă și filtrare electronică ZEPHIR3, datorită funcționării lor complet independente și autonome și utilizării filtrelor electronice de înaltă eficiență (ISO 16890 și PM1 90%).
Pentru a asigura confortul termic al zonelor de birouri și cantină, s-au instalat:

  • 4 unități VRF de exterior cu tehnologie pe bază de invertor pentru a se adapta cu precizie la sarcina necesară
  • 96 de unități VRF de interior
  • 2 unități de interior cu reîmprospătarea aerului și recuperare de energie (HRV) pentru cele două săli de ședințe principale.

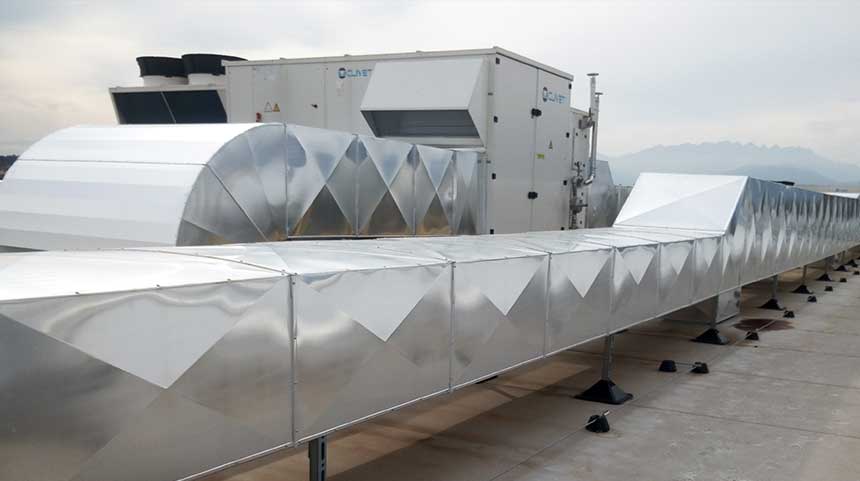

În schimb, zona de producție este deservită de 4 unități de acoperiș CLIVETPack² CSRN-XHE2 80.4 cu recuperare termodinamică THOR; cu unități individuale și independente, acestea asigură satisfacerea sarcinilor interne și schimbul igienic necesar prin maximizarea recuperării energetice a aerului poluat. În final, instalația a finalizată cu 2 sisteme mini VRF care deservesc două camere tehnice auxiliare din depozit.

GROB - Rezultatele

Rezultatele

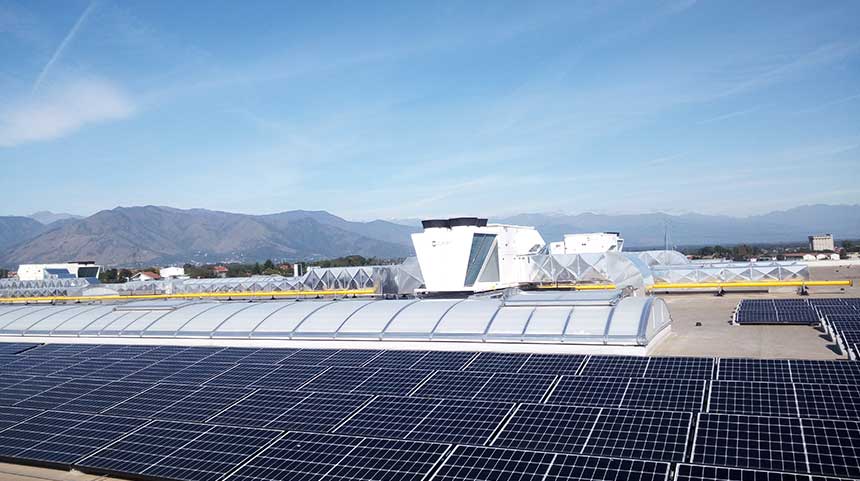

Inginerul Uberto Forgia, care a proiectat sistemul, comentează: „În comparație cu un sistem hidronic cu UTA, soluția pe care am ales-o ne-a oferit un sistem mai flexibil care se adaptează mai bine la nevoile diferite ale zonei de producție și ale celei de birouri, garantând un confort maxim al calității aerului nu numai iarna, ci și vara, atât pentru muncitori, cât și pentru angajați. De asemenea, instalația permite valorificarea la maximum a sistemului fotovoltaic de 120 kW de vârf, care acoperă aproximativ 30 % din consumul de energie electrică al fabricii, cu un impact economic pozitiv.”

Soluția s-a dovedit a fi mai flexibilă decât o soluție bazată pe un sistem hidronic cu pompe de căldură/cazane tradiționale și unități de tratare a aerului dispuse pe acoperișul plat al clădirii:

  • o simplificare a sistemului de distribuție;
  • o reducere a dimensiunilor generale;
  • eliminarea problemelor legate de antigel în timpul perioadelor de inactivitate a fabricii pe timp de iarnă

Unități Clivet GROB

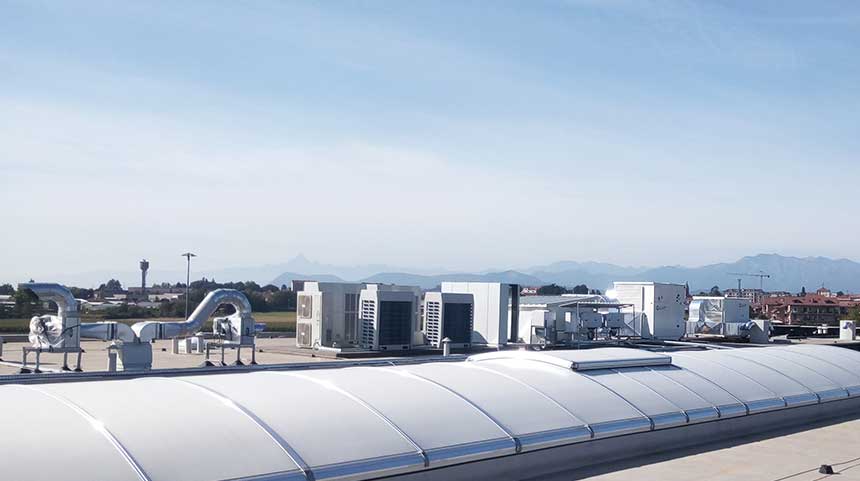

Unități Clivet instalate

  • 3 Zephir3 size3
  • 1 Zephir3 size5
  • 4 CSRN-XHE2 80.4
  • 81 de unități VRF de interior
  • 2 VRF IDU Heat Recovery (HRV)
  • 4 VRF ODU (265 kW)

grob

Protagoniștii

Proiectant: Studio Forgia Ingegneri Architetti Associati - San Mauro Torinese - Torino
Instalator: M.I.T. - Nichelino - Torino, Italia
Centru de service: AC Service - Moncalieri - Torino, Italia
Agenția Clivet: Condsystem, Torino
